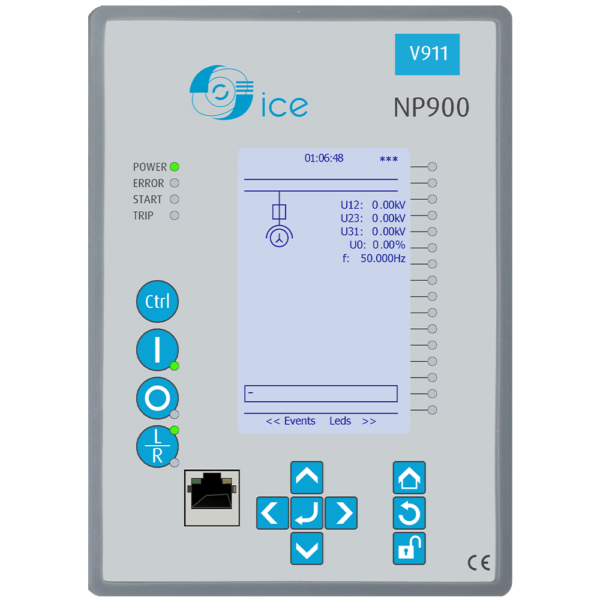

NPV911

Protection Jeux de Barres

Gamme NP900 - Protection avancée

Protection en tension et fréquence et les fonctions logiques programmables font du NPV911 le produit idéal pour vos demandes de délestage et transfert automatique. Il est possible d’ajouter des cartes optionnelles (entrées, sorties, communication…).

Le NPV911 communique selon divers protocoles, y compris la norme de communication CEI 61850.

#Protection, #Relais, #Tension

8 seuils de fréquence et 8 jeux de paramètres pour le délestage

Contrôle de synchronisme jusqu'à trois disjoncteurs

Alimentation	19 à 70 Vdc 80 à 265 Vac (50/60 Hz)
Interfaces de communication	Double Ethernet fibre LC - 100 Mbits/s HSR/PRP Double Ethernet fibre ST - 100Mbits/s Double Ethernet RJ45 - 100Mbits/s HSR/PRP Double Ethernet RJ45 100Mbits/s Fibre optique Série PP/PG/GP/GG RS232 RS485
Mesures et Surveillances	Fréquence — Fréquence Tension barre — Suivi de la tension barre Tensions — Tensions phases
Protocoles de Communication	DNP 3.0 DNP 3.0 via TCP/IP HSR / PRP IEC 60870-5-101 IEC 60870-5-103 IEC 60870-5-104 IEC 61850 ed1 IEC 61850-8-1 Goose IEC 61850-8-1 MMS Modbus I/O Modbus RTU Modbus TCP/IP SPA - communication série
Type de cartes options	Carte 2 x fibre optique type ST 100Mb Ethernet & IRIG-B Carte 2 x RJ45 100Mb Ethernet & IRIG-B Carte 4 x sorties 0..24 mA - 1 x entrée 0..4000 mA Carte 5 sorties logiques Carte 8 entrées logiques Carte 8 entrées RTD Carte HSR-PRP 2 x RJ45 100 Mb Ethernet Carte HSR-PRP sur fibre optique type LC 100MB Carte RS 232 - Fibre série type plastique-plastique Carte RS 232 sur fibre optique - Plastique-Verre Carte RS 232 sur fibre optique - Verre-Plastique Carte RS 232 sur fibre optique - Verre-Verre
Entrées tension	4
Perturbographie	100
Journal d'événements	10000
Entrées logiques	3
Sorties logiques	5
Sortie Watchdog	1
Indicateurs LEDs	20
Nombre de modules optionnels	5
