LDN2

Localisateur de défaut caténaire

LDN2 calcule l’emplacement d’un défaut détecté par tout relais de protection, sur les feeders de caténaires ferroviaires en courant alternatif, que ce soit sur un réseau conventionnel ou équipé d’autotransformateurs.

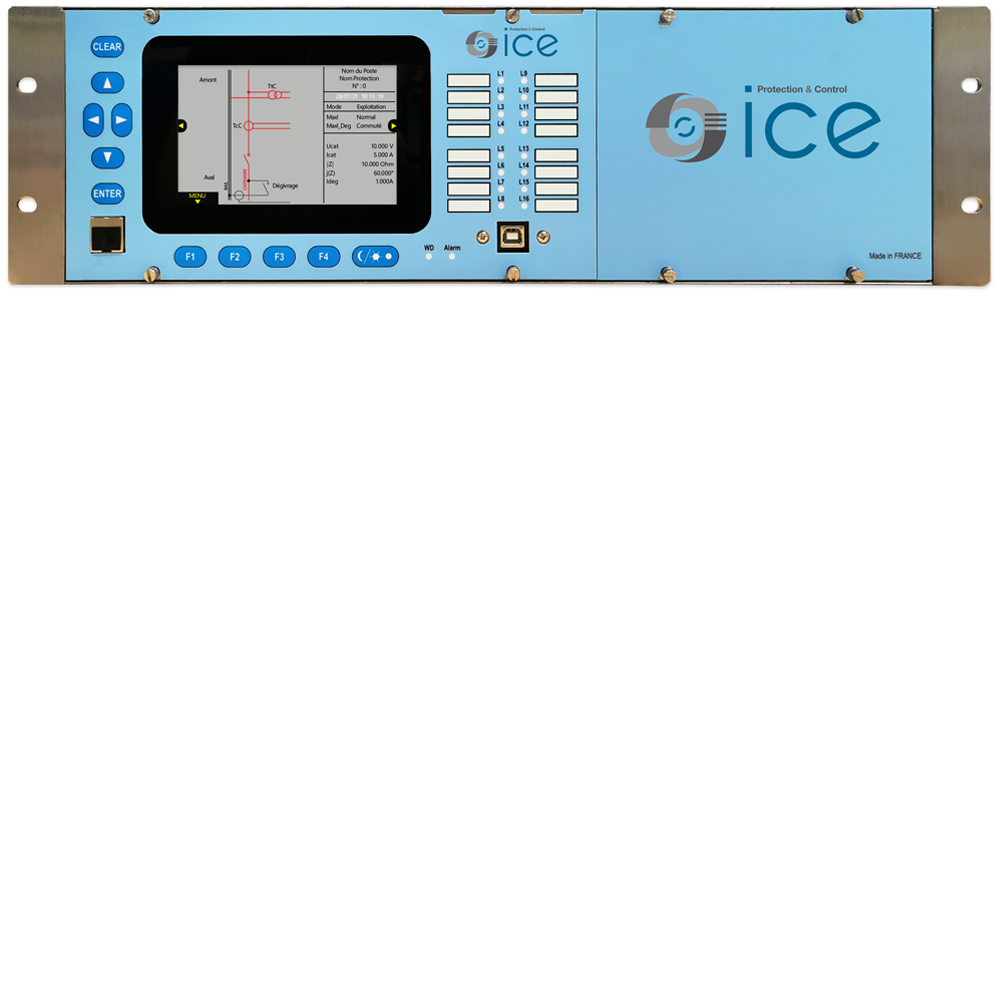

Son algorithme est similaire à celui de la protection de distance PDZI9000.

#AC, #Caténaire, #Ferroviaire, #LocalisateurDeDéfaut, #Protection, #Relais

Localisateur de défaut caténaire

Mesure et surveillance

Enregistrement des événements

Perturbographie

IHM local

Alimentation	19 à 70 Vdc 85 à 255 Vdc/Vac (50/60 Hz)
Interfaces de communication	Double RS485 - Redondance RS485
Mesures et Surveillances	Courant caténaire — Suivi du courant caténaire Courant feeder — Courant feeder – 2×25 kV Tension caténaire — Suivi de la tension caténaire
Protocoles de Communication	Modbus RTU
Type de cartes options	Carte 1x RS 485 - 2 fils Carte 2x RS 485 redondance
Entrées courant	2
Entrées tension	1
Entrées logiques	8
Sorties logiques	7
Sortie Watchdog	1
Indicateurs LEDs	5
