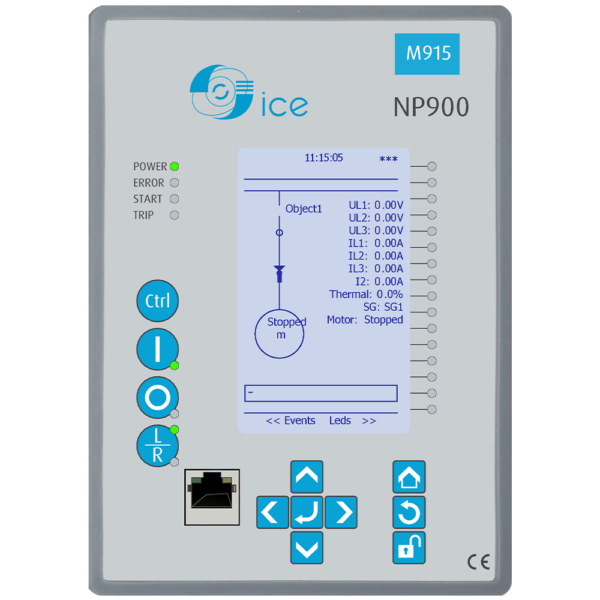

NPM915

Protection Moteur

Gamme NP900 - Protection avancée

Protège et surveille vos moteurs moyenne tension de faible ou moyenne puissance. Il est possible d’ajouter des cartes optionnelles (entrées, sorties, communication…) afin d’améliorer le contrôle et la surveillance de votre application. De plus, vous pouvez connecter jusqu’à 16 sondes de température pour la surveillance et le déclenchement thermique.

Surveillance et suivi de la consommation (Energie et puissance).

le NPM915 communique selon divers protocoles, y compris la norme de communication CEI 61850.

#Moteur, #Protection, #Relais

Surveillance de la puissance moteur

Protection démarrage moteur à partir de 6Hz

Surveillance moteur démarrage étoile-triangle

Protection moteur bi-vitesse

Précision de mesure Énergie et Puissance : Classe 0,5 S

Alimentation	19 à 70 Vdc 80 à 265 Vac (50/60 Hz)
Interfaces de communication	Double Ethernet fibre LC - 100 Mbits/s HSR/PRP Double Ethernet fibre ST - 100Mbits/s Double Ethernet RJ45 - 100Mbits/s HSR/PRP Double Ethernet RJ45 100Mbits/s Fibre optique Série PP/PG/GP/GG RS232 RS485
Mesures et Surveillances	Courant résiduel — Courant résiduel, entrée sensible Courants — Courants phases (IL1, IL2, IL3) Energie active — Index d’énergie active (Ea+, Ea-) Energie réactive — Index d’énergie réactive (Eq+, Eq-) Facteur de puissance — Calcul du facteur de puissance – cos(φ) Fréquence — Fréquence Harmoniques — Harmoniques (rang 31) Perturbographies — 400 Hz à 3,2 kHz (8 à 64 échantillons par période) Puissance active — Suivi de puissance active (P) Puissance apparente — Suivi puissance apparente (S) Puissance réactive — Suivi de puissance réactive (Q) Q/P — Gestion de tan(φ) (Q/P) Tension résiduelle — Tension résiduelle Tensions — Tensions phases THD — Distorsion harmonique totale (courant et tension)
Protocoles de Communication	DNP 3.0 DNP 3.0 via TCP/IP HSR / PRP IEC 60870-5-101 IEC 60870-5-103 IEC 60870-5-104 IEC 61850 ed1 IEC 61850-8-1 Goose IEC 61850-8-1 MMS Modbus I/O Modbus RTU Modbus TCP/IP SPA - communication série
Type de cartes options	Carte 2 x fibre optique type ST 100Mb Ethernet & IRIG-B Carte 2 x RJ45 100Mb Ethernet & IRIG-B Carte 4 x sorties 0..24 mA - 1 x entrée 0..4000 mA Carte 5 sorties logiques Carte 8 entrées logiques Carte 8 entrées RTD Carte HSR-PRP 2 x RJ45 100 Mb Ethernet Carte HSR-PRP sur fibre optique type LC 100MB Carte RS 232 - Fibre série type plastique-plastique Carte RS 232 sur fibre optique - Plastique-Verre Carte RS 232 sur fibre optique - Verre-Plastique Carte RS 232 sur fibre optique - Verre-Verre
Entrées courant	3
Entrées courant sensible	2
Entrées tension	4
Perturbographie	100
Journal d'événements	10000
Entrées logiques	3
Sorties logiques	5
Sortie Watchdog	1
Indicateurs LEDs	20
Nombre de modules optionnels	3
